Enerpac 的同步液压提升系统用于近海风力发电机基础建设,精确度和速度令人叹服。
场景:风力发电机制造商Bard Engineering GmbH 开发了一种独特的风力发电机基础方案。塔架安放在支撑十字架上,而支撑十字架安放在露出水面的三条主桩基上。Enerpac同步提升系统用于准确、快速地水平安放支撑十字架。挑战:90 米高的风力发电机安放在三条主桩基上,每条桩基长90 米。塔三条主桩基露出水面后,相互由十字架相连,风力发电机塔架安放在十字架上。“我们这种基础的一个特点在于水面上的部分和所有连接,” Bard Building GmbH & Co. KG 副总经理Robert Ebert 说道。“通常塔架安放在水下基础上。而我们选择在水面上开展所有安装工作。实践上的优点是我们需要更少的潜水员,我们不再那么依赖天气条件,而且我们能够更快、更简便地进行维护。”连接法兰并不总是笔直,而人工对毫米级的法兰偏差进行纠正事实上是不可能的。这就是我们为何需要能够快速和准确安装500 吨的基础施工的方案。

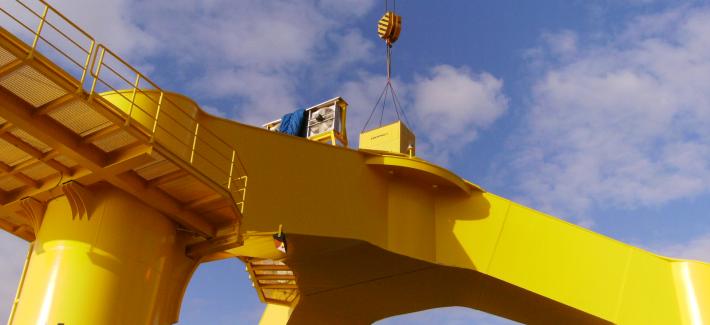

应用:油缸连接至“Wind Lift I”号上的同步提升系统的计算机,对支撑十字架进行水平调整。
解决方案:Enerpac 同步液压提升系统
Enerpac 为支撑十字架水平调整提供的解决方案采用了同步控制液压油缸。安装过程采用Enerpac 的计算机系统,使用了行程传感器和倾斜计。一旦支撑十字架调整水平之后,使用5 米高混凝土套筒将其与桩基固定,混凝土浇筑在一个中空的空间,在支撑十字架和桩基的壁上形成一个13 厘米厚的环。Enerpac 还为Bard 使用同步提升系统的员工进行了培训。“该液压同步提升系统的优点是可以完全自动的工作。该系统完全消除了人工水平调整的人为错误,例如打开错误的阀门,” Robert Ebert 最后说道。
年份:2009
