基本系统组装图
发布时间：2017-03-03 点击：1309次
 液压油缸液压动力应用。  油缸底座
用在诸如需要液压油油缸稳定性的
顶升应用。
 泵提供动力源。  软管输送液压油。  快速接头（雄）快速连接软管和系统元件。  快速接头（雌）快速连接软管和系统元件。  压力表显示液压回路的压强。  压力表转接头方便压力表的快速简易安装。  旋转接头用于被连接配件不能旋转的场合。  自动阻尼阀 V-10
保护压力表免受系统的压力脉动而
引起的损坏。不需要在拧紧压力表
前调整其方向。
 四通方向控制阀控制双作用系统中液压油的方向。  三通方向控制阀
在单作用系统中控制液压油的方
向。
 安全锁定阀在顶升应用中控制负载下降。  油路块
使液压油从一个泵源分流到几个油
缸中。
 针阀调节出入油缸的液压油的流量。 |

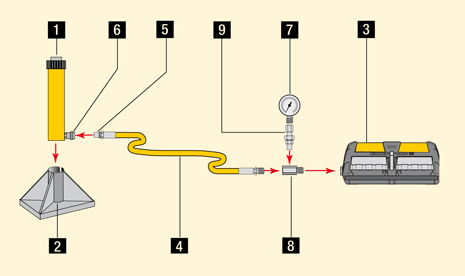

单作用推移应用，诸如压床。
手动泵提供油缸的进程控制，但在油缸承载25吨以上的长行程应用中，可能需要
手动泵多压几次。

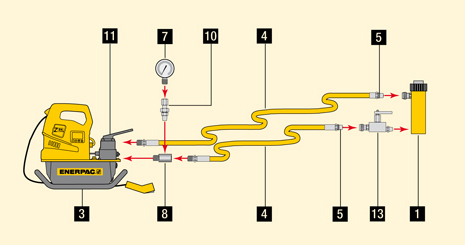

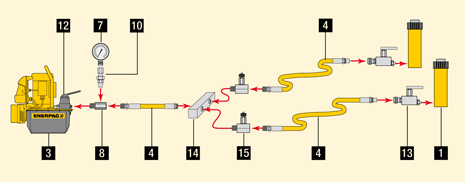

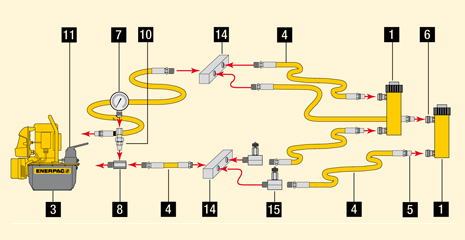

 单作用液压油缸应用于长行程的顶升场合。  双作用液压油缸应用于控制负载缓慢下降的场合。  双作用油缸用于推/拉应用。  使用单作用油缸的两点顶升配置。  |

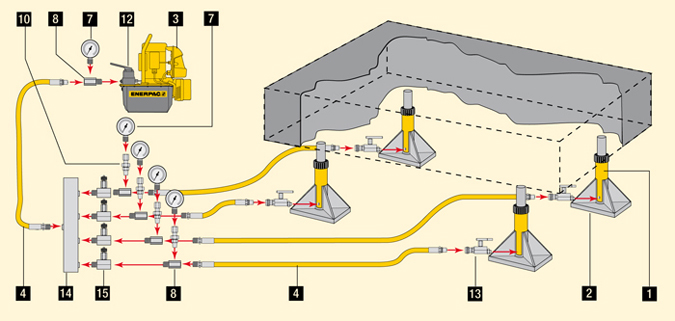

使用单作用油缸和方向控制阀的四点顶升配置。 |
